PVX-4110 脈沖發生器可產生高達 10,000V 的快速高壓波形。PVX-4110 針對高阻抗容性負載進行了優化，非常適合驅動飛行時間質譜儀和加速器中粒子束靜電調制的提取柵極和偏轉板。其堅固耐用且功能多樣的設計也使其非常適合脈沖或門控功率管柵極、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和像增強器。PVX-4110 脈沖保真度將優化其所應用系統的性能。

PVX-4110 可產生 10,000 V 的輸出電壓脈沖，上升和下降時間小于 60ns，并能將非常平坦的電壓脈沖直流輸入容性負載。它可以產生從地到 +10,000V 或從地到 -10,000V 的單端輸出脈沖，還可以通過使用 VLow 和 VHigh 電源輸入，產生源自地直流電壓偏移的脈沖。該偏移范圍為 -10,000V 至 +10,000V，最大電源電壓差≤10,000V。

PVX-4110 需要一個 TTL 門信號、一個高壓直流電源和可選的直流偏移電源輸入。輸出脈沖寬度和頻率由門信號控制。脈沖輸出電壓由輸入直流電源的幅度控制。

當輸入門為高電平時，VHIGH 電源連接到輸出。當輸入門為低電平時，VLOW 電源連接到輸出。

連接到輸出。因此，PVX-4110 可用于通過邏輯反相輸入門來產生負向脈沖，使輸入門保持高電平直至單元產生脈沖。當輸入門變?yōu)榈碗娖綍r(shí)，VLOW 輸入電源連接到輸出，從而產生負向脈沖。

PVX-4110 的前面板 LED 指示燈用于監控脈沖發生器的狀態。前面板電壓和電流監視器提供了一種直觀的實時查看輸出電壓和電流波形的方法，無需外部高壓示波器探頭。

脈沖發生器采用直接耦合、風冷固態半橋(圖騰柱)設計，提供同樣快速的脈沖上升和下降時間、低功耗，并且?guī)缀鯖]有過沖、欠沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的潛在損壞。所有控制和保護邏輯電路、支持電源、儲能和輸出網絡均集成在 PVX-4110 中。它可以直接連接到負載，無需串聯或分流電阻、脈沖發生器和負載之間的阻抗匹配網絡或額外的儲能(電容器組)。所有這些都由 PVX-4110 完成。

主要特征

? 0 至 ±10,000V 脈沖輸出

? 上升和下降時間 <60ns

? 直流脈沖寬度 <200ns

? 針對偏轉板、柵極和其他容性負載進行優化

? 具有電弧、短路和負載瞬變保護功能

? 電壓和電流監控輸出

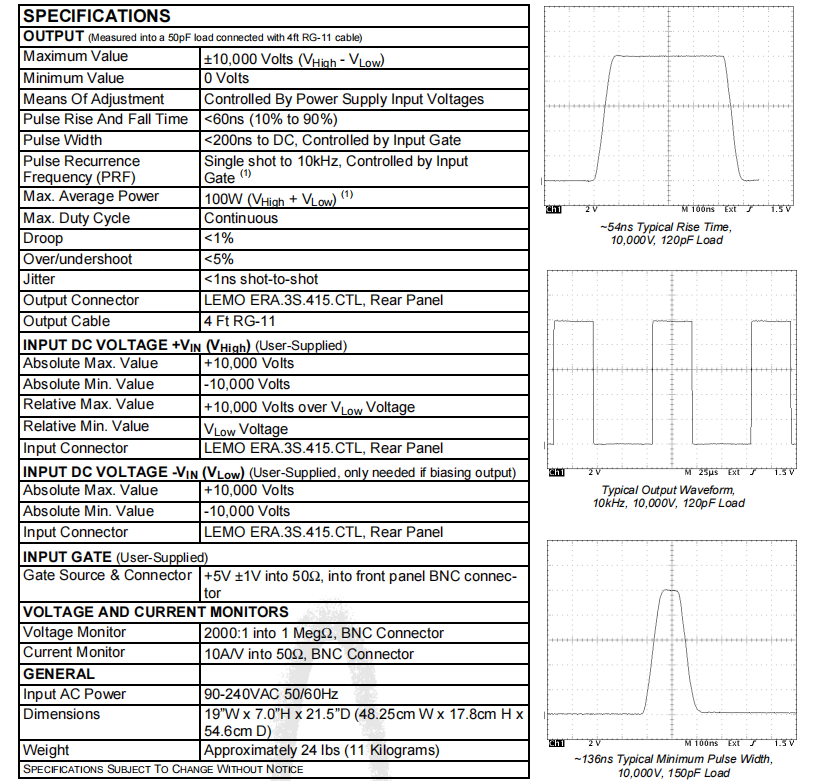

技術規格

想了解更多型號請記得聯系我們~
