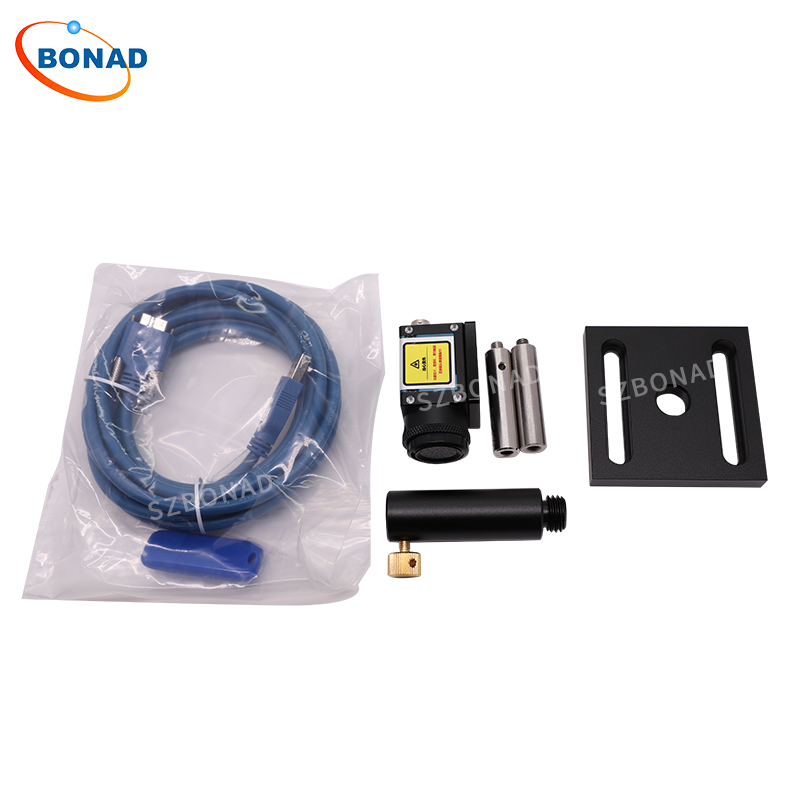

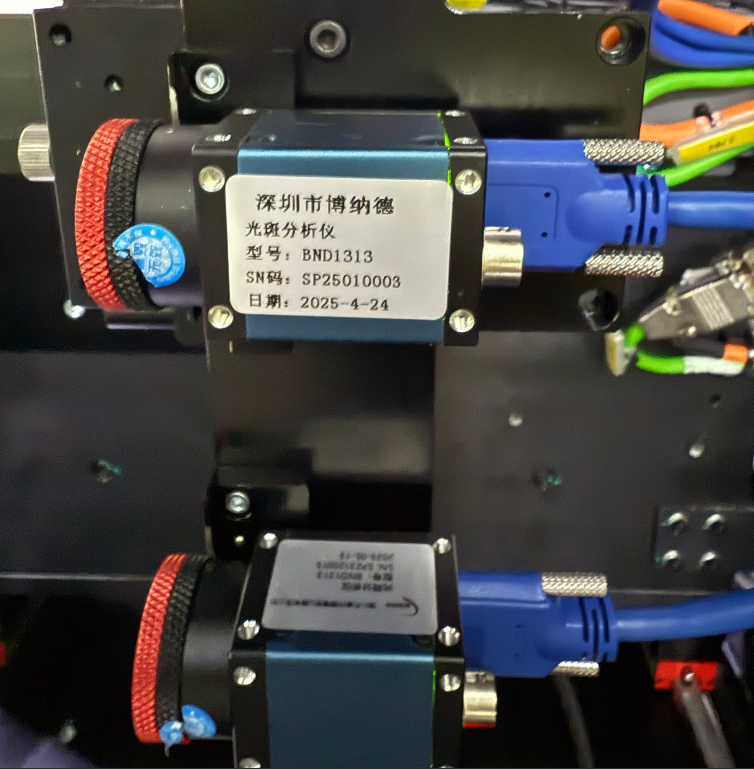

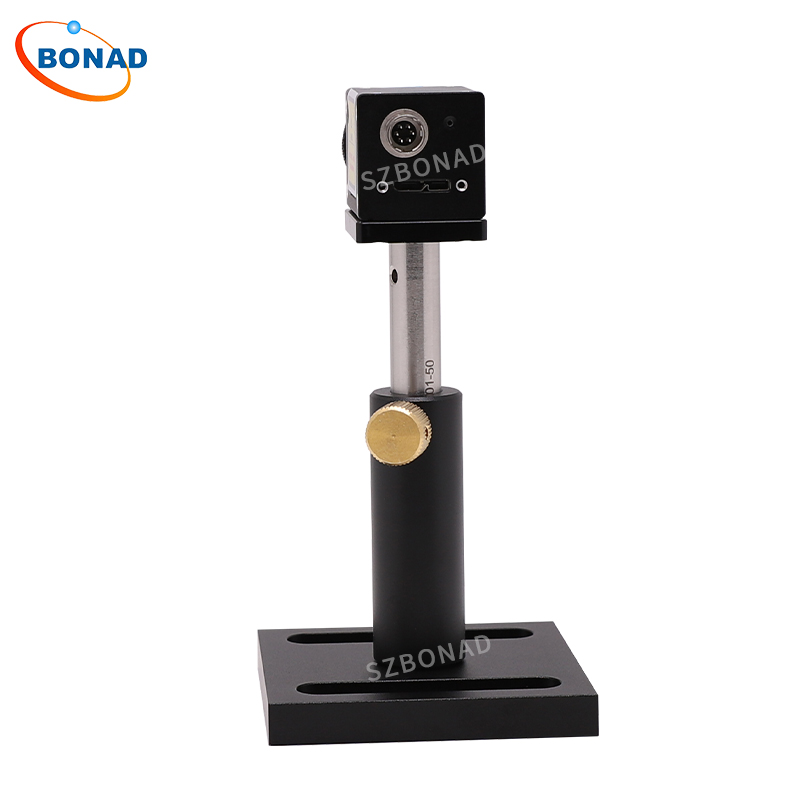

BND1313光斑分析儀是基于高分辨率CMOS 面陣型光斑測量儀，是一款能夠實時測量連續或脈沖激光束的測量系統。
技術特點：
1、波長范圍覆蓋300~1100nm，
2、像素最小達到 2.74μm，
3、探測器面積最大可達 12.3mm
4、分辨率4506x4506
這款光斑分析儀不僅能實時顯示激光 2D/3D 圖像，導出光強分布數據，且提供激光東參數實時演示和分析能力，具體測量的參數包括:光斑直徑、光斑的形狀、位置、功率、強度分布、橢圓度等眾多參數，同時還提供了報表功能，記錄光東分析設置和可實現激光光斑質量檢測、光斑大小、光斑點穩定性、一維、二維、三維能量分布等多參數測量,純中文操作界面，直觀友好，功能非常強大，目前已得到了廣大科研和工業客戶的一致認可。
為了滿足各客戶特殊需求，我司還為客戶提 供定制的光東質量分析和一體化設計解決方案，如焦點分析儀、近場分析儀,且配套各類衰減方案和擴束、縮束模組，滿足客戶測量上百 "功率和不同大小光斑大小的測試要求。
技術參數：
型號 | BND-1313 | BND-1515 | BND-2222 | BND-2229 | BND-2323 |
波長范圍 | 300-1100nm | 300-1100nm | 400-1100nm | 400-1100nm | 300-1100nm |
傳感器類型 | Silicon CMOS | Silicon CMOS | Silicon CMOS | Silicon CMOS | Silicon CMOS |
探面大小 | 12.3 x 12.3mm | 14.3 x 14.3mm | 22.4 x 22.4mm | 29.9 x 22.4mm | 23 x 23mm |
有效探面 | 28μm-12.3mm | 35μm-14.3mm | 32μm-22.4mm | 32μm-22.4mm | 45μm-23mm |
像素大小 | 2.74um | 3.5um | 3.2um | 3.2um | 4.5um |
分辨率 | 4506 x 4506 | 4096 x 4096 | 7008 x 7000 | 9344 x 7000 | 5120 x 5120 |
位深 | 12bit | 12bit | 12bit | 12bit | 12bit |
幀數 | 5 | 5 | 5 | 5 | 5 |
曝光時間 | 20us-500ms | 20us-500ms | 15us-500ms | 15us-500ms | 11us-500ms |
増益 | 0-36dB | 0-36dB | 0-36dB | 0-36dB | 0-36dB |
觸發 | 軟/硬觸發可選 | 軟/硬觸發可選 | 軟/硬觸發可選 | 軟/硬觸發可選 | 軟/硬觸發可選 |
損傷閾值 | 40μW/cm2@633nm 600μW/cm2@1064nm | 0.2μW/cm2 | |||
靈敏度 | 0.3nW/cm2 | ||||
工作溫度 | 0℃-50℃ | 0℃-50℃ | 0℃-50℃ | 0℃-50℃ | 0℃-50℃ |
尺寸(長寬厚) | 29 x 29 x 45mm | 29 x 29 x 45mm | 29 x 29 x 49mm | 29 x 29 x 49mm | 36 x 31 x 49mm |
工作模式 | 全局快門 | 全局快門 | 全局快門 | 全局快門 | 全局快門 |
電腦接口 | USB3.0 | USB3.0 | USB3.0 | USB3.0 | USB3.0 |
