一、產品介紹

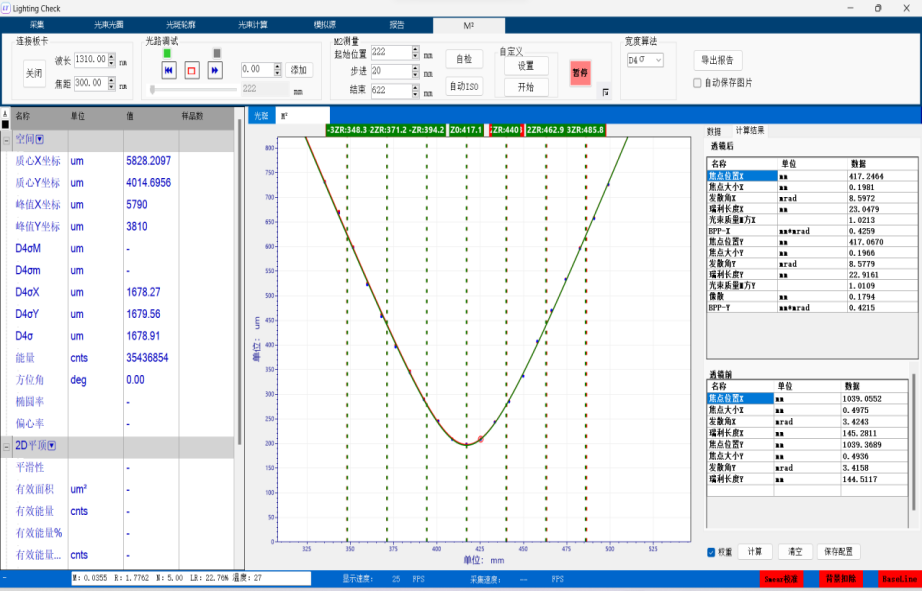

全自動光束質量M2因子分析儀BND-LMS-200S-SWIR包含 900-1700nm 波?響應的 InGaAs 相機、配套軟件(光斑分析功能及光束質量 M2 分析軟件)和電動導軌 及 電動衰減裝置。軟件具有光斑分析功能,具有光束質量 M2 測試功能。電動導軌軟件接?、可進??動 M2 光束質量分析測試功能。
● 配套軟件具有?動噪聲校準和?動光圈算法。
● 光斑??算法包含:D4δ、峰值百分?、能量百分?、??、狹縫等算法 。
● 具有光斑指向穩定性統計計算。
● 發散?測量、焦點??分析。
● 2D 平頂光斑評價算法。
● X/Y ?斯擬合。
● 可存儲測量統計數據、X/Y 輪 廓 數 據 、灰 度 圖 、偽 彩 ? 圖 光 斑 數 據 。
● 光束質量 M2 計 算 。
二、產品參數
| 系統型號 | BND-LMS-200S-SWIR |
| 波長范圍 | 900-1700 nm |
| 輸入光斑尺寸 | 0-10mm |
| 相機可測光斑大小 | 50um 到 7mm |
| 導軌行程 | 200mm |
| 標配透鏡焦距 | F=100mm |
| 測量精度 | <5% |
| 測量重復性 | <1% |
| 相機參數 | |
| 感光芯片 | InGaAs CCD 面陣芯片 |
| 相機分辨率 | 640x512(可選配其他相機) |
| 相機像素大小 | 15um |
| 模擬數轉換 | 12bits |
| 曝光時間 | 0.1 到 30ms |
| 相機接口 | USB3.0 兼容 USB2.0 |
| 供電 | 12V 直流電源適配器 |
| 實現功能 | |
| M2 測量 | 光束質量因子(β)測量能力,BPP |
| 焦點大小 | 直接測量和擬合計算 |
| 焦點位置 | 擬合計算和實際掃描 |
| 發散角大小 | 多點擬合計算、焦點法、寬角法、兩點法 |
| 瑞利長度 | 可測 |
| 像散 | 可測 |
| 自動曝光 | 0.1 到 30ms |
| 自動去噪 | 自動 baseline 校準 |
| 符合 ISO 標準的光斑計算算法 | D4δ、峰值百分比、狹縫、刀口、能量百分比等 |
| 安裝尺寸 | 440x105mm |
