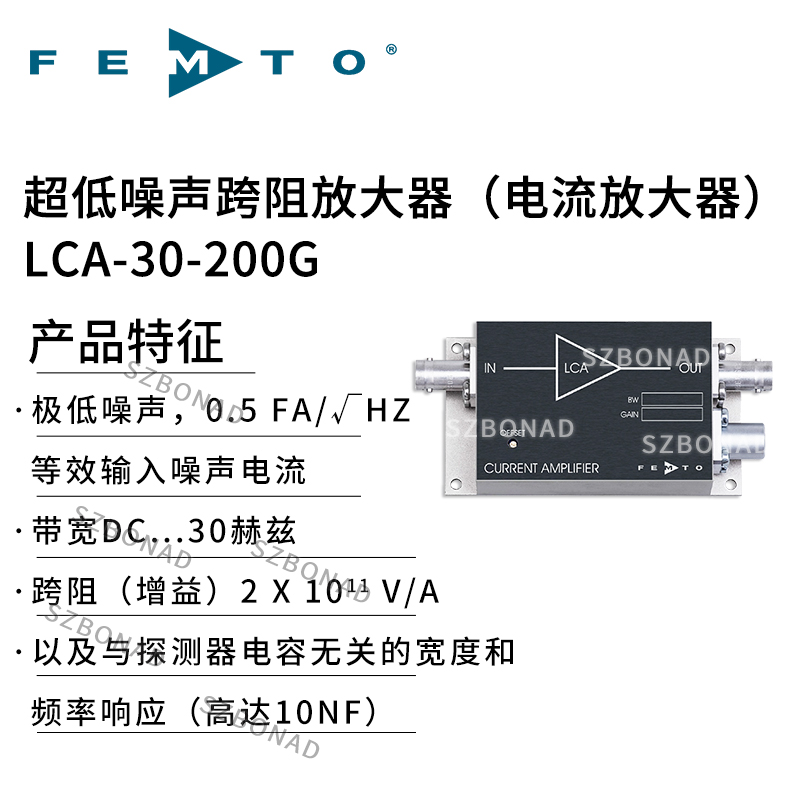

LCA-30-200G是德國FEMTO公司生產的超低噪聲跨阻放大器?，適用于高精度電流信號檢測場景，帶寬30Hz，跨阻增益：1×10^11 V/A。
一、主要特點
帶寬：直流30Hz
噪聲電流：0.5 fA/√Hz
跨阻增益：1×10^11 V/A
上升/下降時間：12ms
二、應用
光電檢測：光電二極管、光電倍增管信號放大
光譜學與顯微鏡：掃描隧道顯微鏡、電離輻射探測
電荷放大器：熱釋電、壓電傳感器信號處理
鎖相放大器與A/D轉換器前置放大LCA系列是用于測量千赫茲范圍內極小電流的跨阻放大器。它們具有固定增益，并針對小帶寬下的最高增益進行了優化。除了低噪聲、高帶寬和高增益之外，F(xiàn)EMTO電流放大器在各種應用中都表現出近乎理想的性能，無需任何特殊適配或頻率補償措施。 帶寬和頻率響應保持不變，即使連接的源電容高達10 nF，也不會出現增益峰值。
三、技術參數：
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 跨阻抗 | 2*10^11 V/A (>10kΩ負載) |
| 精度 | ±1% | |
| 頻率響應 | 下限截止頻率 | 直流 |
| 上限截止頻率 | 30Hz(-3dB) | |
| 上升/下降時間 | 12ms(10%-90%) | |
| 輸入 | 增益平坦度 | 土0.1dB |
| 等效輸入噪聲電流 | 0.5fA/√Hz(@10Hz) | |
| 等效輸入噪聲電壓 | 90nV /√Hz(@10Hz) | |
| 輸入偏置電流 | 20 pA typ. | |
| 輸入偏置電流漂移 | 系數2/10K | |
| 偏移電流補償 | 土15pA，可通過偏置電位器調節 | |
| 最大輸入電流 | 土50pA(線性放大) | |
| 輸入偏置電壓 | ＜0.5 mV | |
| 直流輸入阻抗 | 1KΩ(虛擬)//5pF | |
| 輸出 | 輸出電壓 | 士10V(>10KΩ負載) |
| 輸出阻抗 | 50 Ω(以大于10千歐為終端電阻以獲得最佳性能) | |
| 最大輸出電流 | 土10mA(線性放大) | |
| 電源供應 | 供電電壓 | 土15V |
| 供電電流 | 士15mA typ. | |
| 外殼 | 重量 | 210g(0.5磅) |
| 材料 | 鋁鎂錳合金，鍍鎳 | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |
LCA系列其它型號：
LCA-2-10T、LCA-30-1T 、LCA-30-200G 、LCA-200-10G 、LCA-200-100G 、LCA-1K-5G 、LCA-2K-2G、LCA-4K-1G、LCA-10K-500M 、LCA-20K-200M、LCA-40K-100M 、LCA-100K-50M、LCA-200K-20M 、LCA-400K-10M
