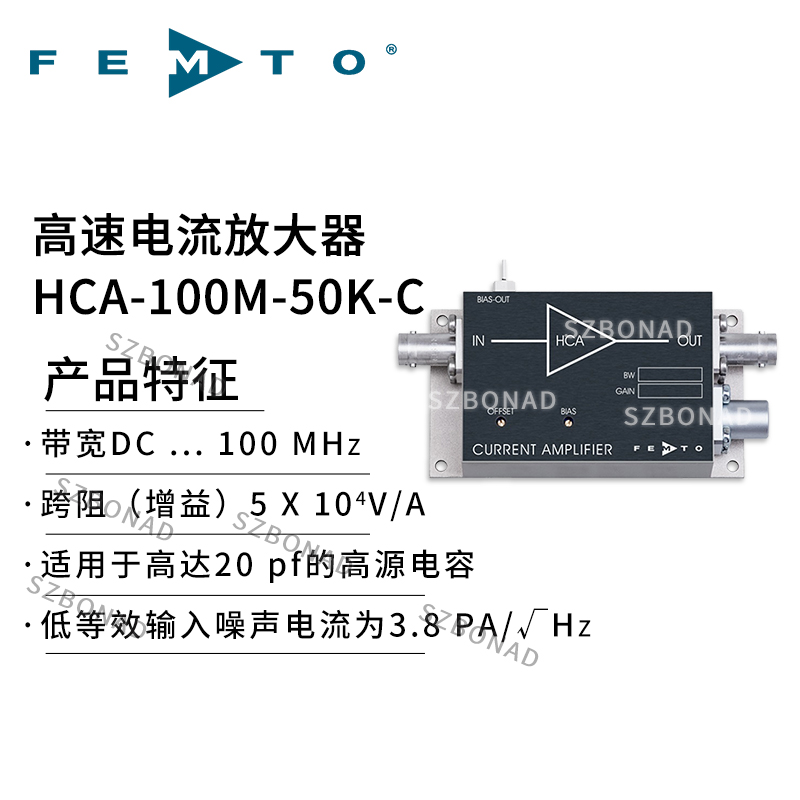

HCA-100M-50K-C是一款跨阻放大器，其顯著區別于其他型號的關鍵參數在于其高達100MHz的帶寬，這使得它在處理高速光電信號時展現出性能，同時保持低至3.8 pA/√Hz的極低輸入噪聲水平，為高精度光電探測應用提供了測量精度和信號清晰度。
HCA系列由用于測量MHz帶寬小電流的超阻抗放大器組成。它們有固定增益，并且針對大帶寬進行了優化。
為了實現高度靈活性，FEMTO 的 HCA 電流放大器通過兩個修整電位器實現精確的偏置和偏置控制。可調節的輸入偏移電流補償范圍廣泛，確保即使是大直流分量信號也能實現完整的動態范圍。偏置輸出電壓可通過多速偏置修平電位器精確調節，從-12V到+12V。這是一種簡單高效的回火方法，使其能夠實現較短的上升時間以實現快速測量。
一、主要特點
帶寬：DC至100MHz
噪聲電流：3.8 pA/√Hz
跨阻增益：5×10^4 V/A
上升/下降時間：4.0 ns
最大輸入電流：±15 μA
輸出電壓：±1.5 V
工作溫度：0°C至60°C
二、應用
光電檢測：光電二極管、光電倍增管信號放大
光譜學與顯微鏡：掃描隧道顯微鏡、電離輻射探測
電荷放大器：熱釋電、壓電傳感器信號處理
三、技術參數：
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 跨阻抗 | 5*10^4 V/A (>50kΩ負載) |
| 精度 | ±2% | |
| 頻率響應 | 下限截止頻率 | 直流 |
| 上限截止頻率 | 100MHz(-3dB) | |
| 上升/下降時間 | 4.0 ns(10%-90%) | |
| 輸入 | 增益平坦度 | 土0.3dB |
| 等效輸入噪聲電流 | 3.8 pA/√Hz | |
| 等效輸入噪聲電壓 | 0.9nV /√Hz | |
| 輸入偏置電流 | 12 μA typ. | |
| 輸入偏置電流漂移 | 3 nA/℃ | |
| 偏移電流補償 | 土30μA | |
| 最大輸入電流 | 土15μA | |
| 輸入偏置電壓 | 1 mV | |
| 直流輸入阻抗 | 56Ω(虛擬)//5pF | |
| 輸出 | 輸出電壓 | 士1.5V(@50Ω負載) |
| 輸出阻抗 | 50 Ω | |
| 偏置輸出 | 偏置輸出電壓范圍 | 土12V |
| 偏置輸出阻抗 | 10KΩ //1μF | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |
HCA系列相關型號：
HCA-1M-1M、HCA-1M-1M-C、HCA-2M-1M、HCA-2M-1M-C、HCA-4M-500K、HCA-4M-500K-C、HCA-10M-100K、HCA-10M-100K-C、HCA-20M-100K-C、HCA-40M-100K-C、HCA-100M-50K-C、HCA-200M-20K-C、HCA-400M-5K-C
四、什么是跨阻放大器
跨阻放大器是一種特殊的電子放大器，其顯著特點是其輸入為電流信號，而輸出為電壓信號。這意味著它能夠將微弱的電流信號轉換為放大的電壓信號，便于后續的信號處理或測量。跨阻放大器在光電探測、生物醫學傳感、高速通信等領域有著廣泛的應用。
五、什么是高速放大器
高速放大器這個術語并不是一個嚴格定義的分類，因為它可以涵蓋多種具有快速響應特性的放大器。然而，在一般意義上，高速放大器指的是那些具有較高帶寬和快速響應時間的放大器。這類放大器能夠處理高頻信號，并保持較低的失真和延遲。
