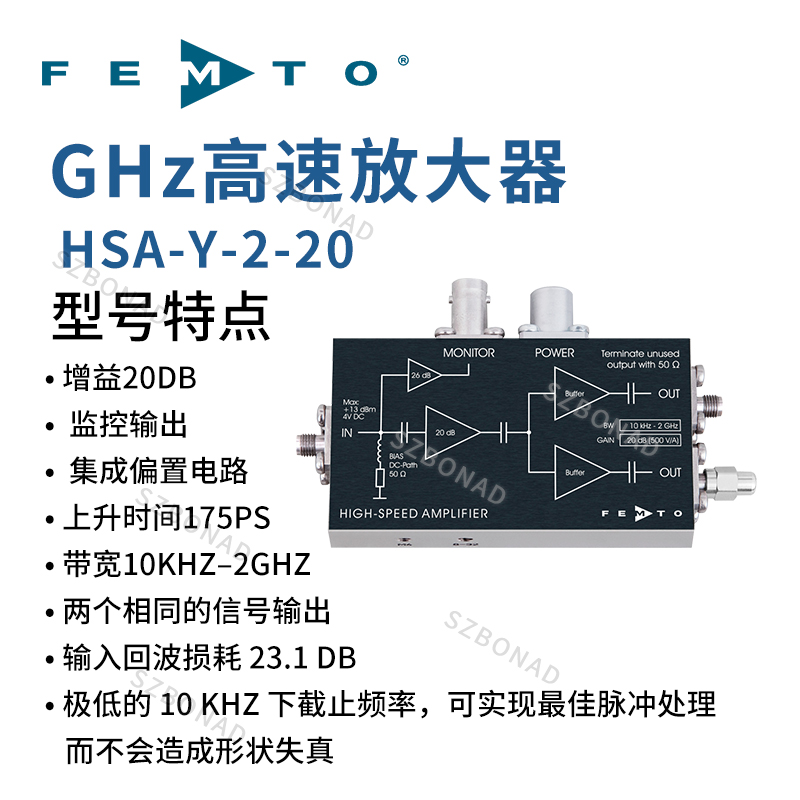

GHz寬帶放大器HSA-Y-2-20
GHz寬帶放大器/GHz寬帶放大器HSA
簡要介紹
HSA是用于測量GHz范圍內帶寬的小電壓或電流的GHz放大器。它們有固定加固，并且針對50 Ω系統進行了優化。
特色
? 超寬帶，頻率范圍從10 kHz到2.5 GHz
? 增益最高可達60 dB（x 1,000）
? 光電探測器實現跨阻抗放大，最高可達50,000 V/A
? 輸入噪聲最高可達310 pV/√Hz（6.2 pA/√Hz）
? 光電探測器應用中的集成直流電流路徑
? 兩個相同的信號輸出（HSA-Y）
? 直流監控輸出（HSA-Y）
GHz寬帶放大器HSA-Y-2-20技術參數：
| 規格 | 測試條件 | Vs=+15V, Ta=25°C |
| 增益 | 增益 | 20 dB(×100) |
| 跨阻增益 | 500 V/A (50Ω) input impedance x 100 gain) | |
| 增益精度 | ±1% dB | |
| 頻率響應 | 下截止頻率（-3 dB） | 10kHz |
| 上截止頻率（-3 dB） | 2 GHz | |
| 上升/下降時間（10% - 90%） | 175 ps | |
| 輸入 | 直流輸入阻抗 | 50Ω |
| 射頻輸入阻抗 | 50Ω | |
| 50 Ω 噪聲系數 | 5.2 dB (@f<700MHz) | |
| 等效輸入電壓噪聲 | 680pV/√Hz (@f<700MHz) | |
| 等效輸入噪聲電流 | 13.6 pA/√Hz (calculated: 680 pV/√Hz divided by 50Ω) | |
| 輸入反射S11 | -23.1 dB (@f<1.5 GHz)， -16.5 dB (@f<3 GHz)， | |
| 輸出 | 兩個相同的射頻輸出: 輸出峰峰值電壓范圍 | 2.5 V (+1.25 V) (@ <500 MHz, for linear amplification) |
| 輸出功率P1dB | +12.5dBm (@f<500MHz) | |
| 輸出阻抗 | 50 Ω (terminate with 50 Ω load) | |
| 輸出反射S22 | -7.4dB(@f<3GHz) | |
| 輸出間隔離度 | 15dB(@f<3 GHz) | |
| 監控輸出 | 增益 | 26 dB (1 kV/A) |
| 監控輸出阻抗 | 50 Ω (terminate with >10 kΩ load, for best performance) | |
| 下截止頻率 | 直流 | |
| 上限截止頻率 | 100 kHZ | |
| 輸出電壓 | +10V(@10Ω load) | |
| 電源供應 | 供電電壓 | 土15V |
| 供電電流 | 士105 mA | |
| 外殼 | 重量 | 100g(0.23磅) |
| 材料 | 鋁鎂錳合金，鍍鎳 | |
| 溫度范圍 | 存儲溫度 | -40~100°C |
| 工作溫度 | 0~60℃ |
超寬帶，頻率范圍10 kHz 至 2.5 GHz
HSA系列的GHz寬帶放大器在高增益、大帶寬和低噪聲之間取得了良好平衡，非常適合使用超快光電探測器進行時間上高分辨率的測量。
從千赫到吉赫茲的寬范圍對于脈沖和瞬變的精確測量非常重要，尤其是在不同脈沖寬度的復雜信號或測量瞬變衰減時間時。由于其極低的1/f噪聲，HSA系列還支持低噪聲放大至kHz范圍。
其極寬的帶寬、平坦的振幅頻率響應和低噪聲，也使HSA放大器系列成為顯著提升示波器和頻譜/網絡分析儀輸入靈敏度的理想前置放大器。
光電探測偏置電流的直流路徑
在許多應用中——例如散光噪聲極限光譜、疊加測量等——相對較高的連續光輸出（cw功率）照射到光電探測器，產生高直流電流。這種直流電必須能夠通過低阻抗直流（DC）路徑流向地，否則光電探測器偏置（BIAS）的穩定性將受到顯著影響，出現非線性現象和速度損失。因此
，所有HSA放大器的輸入端都有50歐姆的直流通路。這種復雜的設計類似于BIAS-T，確保了良好的50歐姆調節以及在整個頻率范圍內的最佳信噪比。
HSA-X

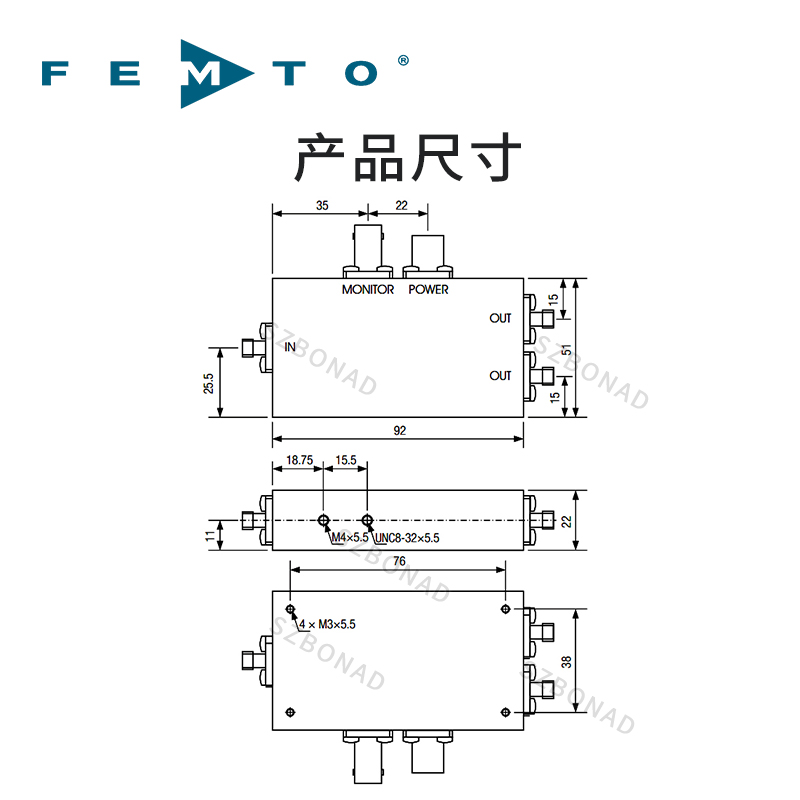

HSA-X系列放大器擁有非常緊湊且防電磁干擾的外殼。它們配備了M4和8-32英寸螺紋孔，便于安裝，例如安裝在光學工作臺上。射頻連接器設計為SMA插座。提供20和40 dB增益版本。
HSA-Y
HSA-Y系列設備還配備了直流監測輸出，例如可以觀測光電探測器的連續波功率，或測量低頻背景信號。此外，HSA-Y放大器各自有兩個相同的信號輸出，允許額外的觸發或信號監聽，而無需依賴信號分頻器網絡。放大器提供20、40或60 dB增益版本。
應用
? 超高速探測器（微通道板、光電倍增管、雪崩光電二極管和PIN光電二極管）的前置放大器
? 示波器和頻譜/網絡分析儀的前置放大器
? 脈沖和瞬變的時序高分辨率測量
? 50 Ω高速系統的信號增強器
