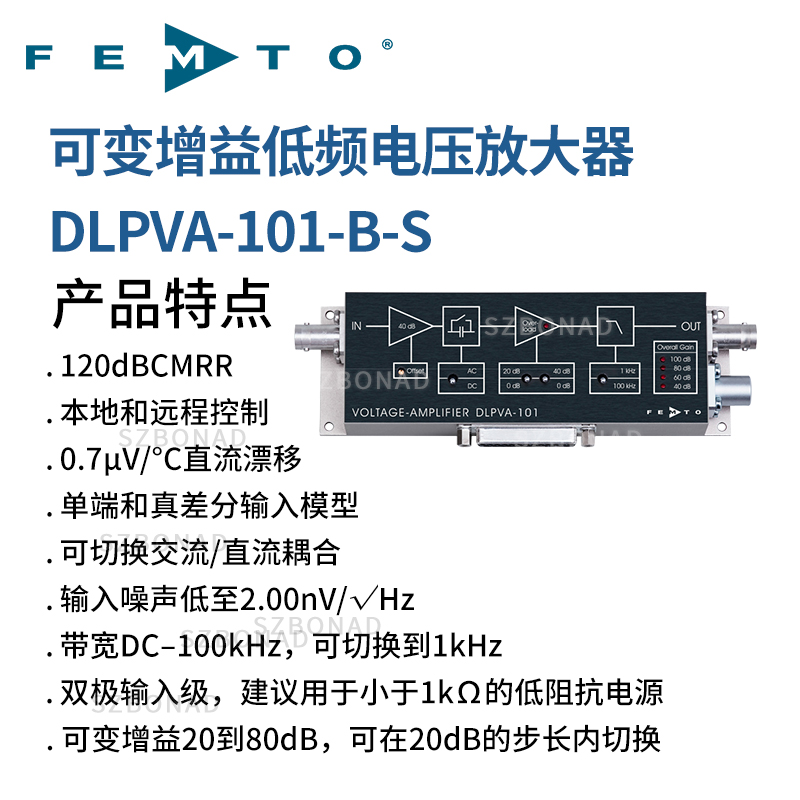

DLPVA-101-B-S電壓放大器 / 低頻電壓放大器
DLPVA-101-B-S是可調電壓放大器，用于測量帶寬高達100 kHz的小電壓。市面上有多種版本，配備單端或差分輸入，以及不同的輸入電阻。
特性
?可變增益范圍為 20 至 80 dB，可按 20 dB步長進行切換
?雙極性輸入級，推薦用于阻抗低于 1 k? 的低阻抗源
?單端及真實差分輸入模型
?帶寬 DC – 100 kHz，可切換至 1 kHz
?0.7 μV/°C 直流漂移量
?120dB CMRR
?降至 2.0 nV/Hz 輸入噪聲水平
?可切換的交流/直流耦合功能
?本地與遠程控制
其他型號以及技術參數
| 型號 | DLPVA-100-BUN-S | DLPVA-101-BLN-S | DLPVA-101-B-S | DLPVA-101-B-D | DLPVA-101-F-S | DLPVA-101-F-D |
| 輸入端 | single ended ,bipolar | single ended ,bipolar | single ended ,bipolar | differential,bipolar | single ended ,FET | differential,FET |
| 輸入/輸出 | 1 kΩ，BNC | 1 MΩ，BNC | 1 MΩ，BNC | 1 MΩ，LEMO | 1 TΩ，BNC | 1 TΩ，LEMO |
| 下截止頻率 | 1.5 Hz（僅交流電） | 直流/1.5 Hz | 直流/1.5 Hz | 直流/1.5 Hz | 直流/1.5 Hz | 直流/1.5 Hz |
| 上截止頻率 | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
| 增益 [dB] | 40/60/80/100 | 40/60/80/100 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 |
| 輸入電壓噪音 [nV/√Hz] | 0,4 | 0,7 | 2,0 | 3,0 | 5,0 | 6,5 |
| 輸入電壓漂移 [μV/°C] | – | 0,5 | 0,7 | 0,7 | 1,3 | 1,3 |
| 共模抑制比 | – | – | – | Max 120dB | – | Max 120dB |
| 輸出性能 | <100 Ω，BNC | 50 Ω，BNC | ||||
| 輸出電壓 | ±10 V（@ 100 kΩ 負載） | |||||
| 控制接口 | 光耦合器保護數字輸入，兼容TTL/CMOS | |||||
卓越的信噪比
2024年新開發的DLPVA-101電壓放大器顯著提升了信噪比。與之前的DLPVA-100型號相比，新型號在某些增益水平下噪聲降低了一個數量級。
低偏移漂移
偏置電壓的溫度漂移是直流電壓放大器決定性質量特征之一。飛秒電壓放大器具有優異的直流特性，最小漂移為0.5 μV/°C。因此，即使增益為100 dB且有直流耦合，也無需持續調整偏移電壓。
帶寬與增益無關
帶有可調增益的理想放大器的帶寬與實際選擇的增益無關。這在測量快速信號和脈沖時非常重要。即使在最高增益設置下，DLPVA放大器的帶寬也保持恒定。
多功能調節選項
設備上的開關可以輕松調節增益、帶寬、耦合類型等所有設置，選定的增益會通過LED顯示。或者，所有重要參數也可以通過數字接口設置，例如通過個人電腦。
使用的靈活性
各種DLPVA模型在多種應用中具有高度靈活性。這使得我們的客戶可以在不平衡BNC輸入或真差分輸入的放大器之間選擇，用于浮動測量。為實現對不同信號源的最佳適應，我們提供雙極輸入級和最高1MΩ輸入阻抗的型號，以及1 TΩ輸入的器件，實現對極高阻抗源信號的無損測量。最后，對于最低噪聲交流測量，輸入噪聲僅0.4 nV/√Hz的DLPVA-100-BUN-S是終極解決方案。
應用
? 超低噪聲測量，最高可達100 kHz
? 通用低頻放大器
? 自動化測量
? 工業傳感器
? 檢波器前置放大器
? 集成測量系統
典型頻率響應取決于所選增益
