GHz 光電接收器 HSPR-X 和 HSA-X-S
硅與InGaAs光接收器/光電探測器/GHz光電接收器HSPR-X和HSA-X-S，最高2GHz
HSPR-X和HSA-X-S系列光電接收機由Si-PIN或InGaAs PIN光電二極管和GHz放大器組成，用于將小光信號轉換為相應的輸出電壓。它們有固定的加固，并且針對最高帶寬進行了優化。
特性
? Si-PIN 和 InGaAs PIN 光電二極管
? 光譜范圍為320至1700納米
? 超寬帶，頻率范圍從10 kHz到2 GHz
? 最大轉換增益 4.75 x 10^3 V/W
? 最低 NEP 11 pW/√Hz

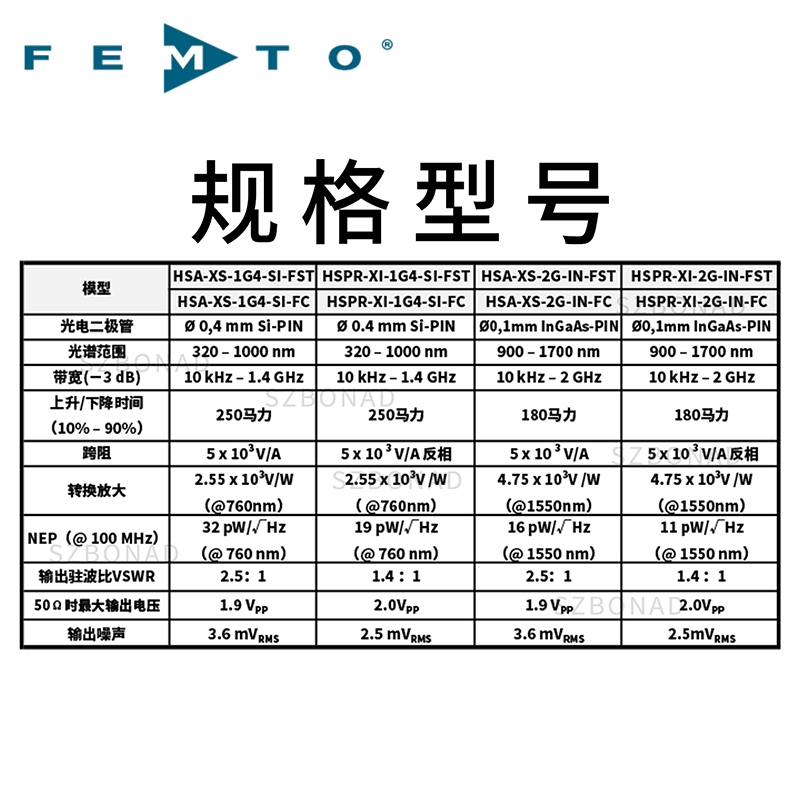

技術參數：
| 型號 | HSA-X-S-1G4-SI-FST HSA-X-S-1G4-SI-FC | HSPR-X-I-1G4-SI-FST HSPR-X-I-1G4-SI-FC | HSA-X-S-2G-IN-FST HSA-X-S-2G-IN-FC | HSPR-X-I-2G-IN-FST HSPR-X-I-2G-IN-FC |
| 輸出 | 非反相 | 反相 | 非反相 | 反相 |
| 光電二極管 | ? 0.4mm Si-PIN | ? 0.4mm Si-PIN | ? 0.1 mm InGaAs PIN | ? 0.1 mm InGaAs PIN |
| 光譜范圍 | 320–1000 nm | 320–1000 nm | 900–1700 nm | 900–1700 nm |
| 帶寬（?3 dB） | 10 kHz – 1.4 GHz | 10 kHz – 1.4 GHz | 10 kHz – 2 GHz | 10 kHz – 2 GHz |
| 上升時間 (10 %–90 %) | 250ps | 250ps | 180ps | 180ps |
| 跨阻抗 | 5 x 10^3 V/A | 5 x 10^3 V/A 反相 | 5 x 10^3 V/A | 5 x 10^3 V/A 反相 |
| 轉換放大 | 2.55 x 10^3 V/W （@760 nm） | 2.55 x 10^3 V/W （@760 nm） | 4.75 x 10^3 V/W （@1550 nm） | 4.75 x 10^3 V/W （@1550 nm） |
| NEP（@ 100 MHz） | 32 pW/√Hz （@ 760 nm） | 19 pW/√Hz （@ 760 nm） | 16 pW/√Hz （@ 1550 nm） | 11 pW/√Hz （@ 1550 nm） |
| 輸出駐波比 VSWR | 2.5 : 1 | 1.4 : 1 | 2.5 : 1 | 1.4 : 1 |
| 最大輸出電壓 @ 50 Ω | 1.9 V | 2.0 V | 1.9V | 2.0 V |
| 輸出噪聲 | 3.6mV RMS | 2.5mV RMS | 3.6mV RMS | 2.5mV RMS |
GHz技術
HSPR-X 和 HSA-X-S 系列超高速光電接收機結合了高品質光電二極管與成功的 FEMTO GHz 放大器技術。最大帶寬為2 GHz，對應最小上升時間180 ps。兩款配備Si-PIN或InGaAs PIN光電二極管的型號覆蓋320至1000納米，或900至1700納米的光譜范圍。由于極低噪聲放大器設計，最低噪聲等效輸入功率（NEP）僅為11 pW/√Hz，增益為5 x 103 V/A。這使得光信號能夠在GHz帶寬的μW范圍內被檢測到。
兼容光學臺式（自由束）和光纖

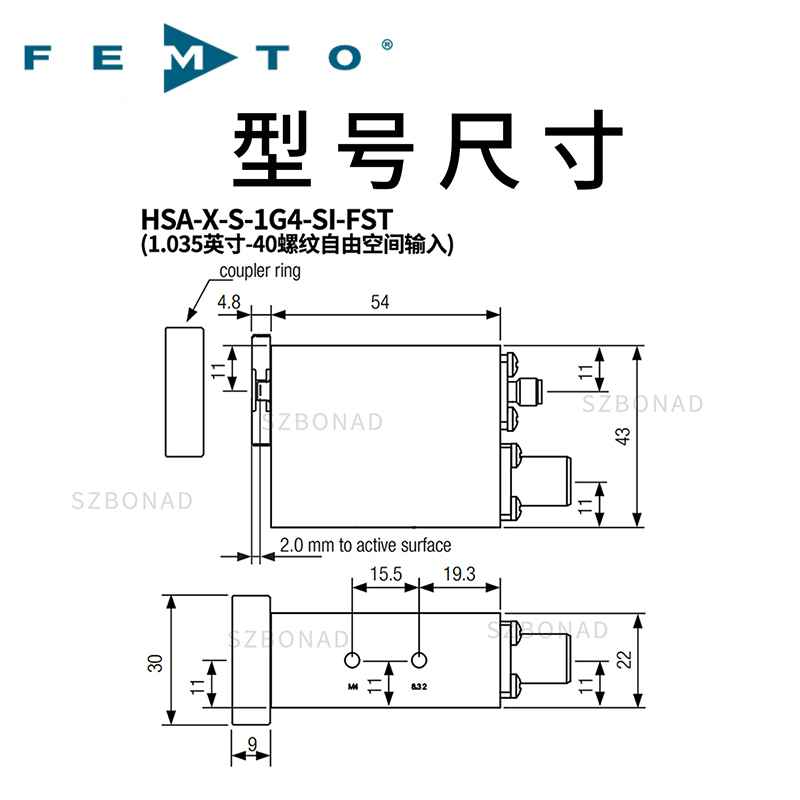

自由噴射輸入（FST）設計為1.035英寸-40英寸的螺紋法蘭，帶有旋入式聯接環，廣泛兼容多家廠商的光學配件，如鏡頭、管狀裝置、防控系統、光學適配器等。
自由噴射輸入只需擰上PRA系列的光纖適配器即可輕松轉換為光纖連接器（FC、FSMA）。
相對較大的面積探測器便于在自由束應用中的光學聚焦，并在使用可選的光纖適配器時確保高且穩定的耦合度。對于探測面積小于 ? 0.4 毫米的型號，僅有條件地推薦使用光纖適配器，因?yàn)轳詈蠐p耗和不穩定性可能發生。如果重點是高精度光纖測量，使用固定光纖輸入的光纖模型通常能獲得最佳結果。
所有HSA-X-S和HSPR-X照片接收器均配備UNC 8-32和M4螺紋孔，因此可以方便且穩定地集成到商業化的桿架上。
應用
? 光譜學
? 快速脈沖和瞬態測量
? 光學觸發
? 用于示波器和快速A/D轉換器的光學接收機（O/E轉換器）
